WPWKT Universal Speed Cast Iron Worm Reducer — WPW Series

WPWKT Universal Speed Cast Iron Worm Reducer — WPW Series

The WPWKT combines WPW universal P-housing with K hollow bore in T-type side direction — coupling-free right-angle shaft connection, any input orientation. Sizes 40–250 mm, ratio 1/5–1/60, torque 2.2–4,440 Nm.

شناسه محصول: 42468d3e1236 دسته: برچسب: , , , ,

توضیحات

WPWKT Universal Speed Cast Iron Worm Reducer — Product Overview

Universal P-housing with K hollow bore coupling-free output in T-type 90° side direction — right-angle shaft-mount without coupling hardware in any WPW input orientation.

محفظه WPW P هر پنج پیکربندی استاندارد جهت شفت را در یک قالب واحد جای می‌دهد - و نیاز به انواع محفظه‌های خاص جهت را از بین می‌برد. توان ورودی از 0.06 کیلووات (سایز 40) تا 98 کیلووات (سایز 250)، گشتاور خروجی از 2.2 نیوتن متر تا 4440 نیوتن متر در 11 اندازه استاندارد.

✉ درخواست قیمت | درباره اور پاور

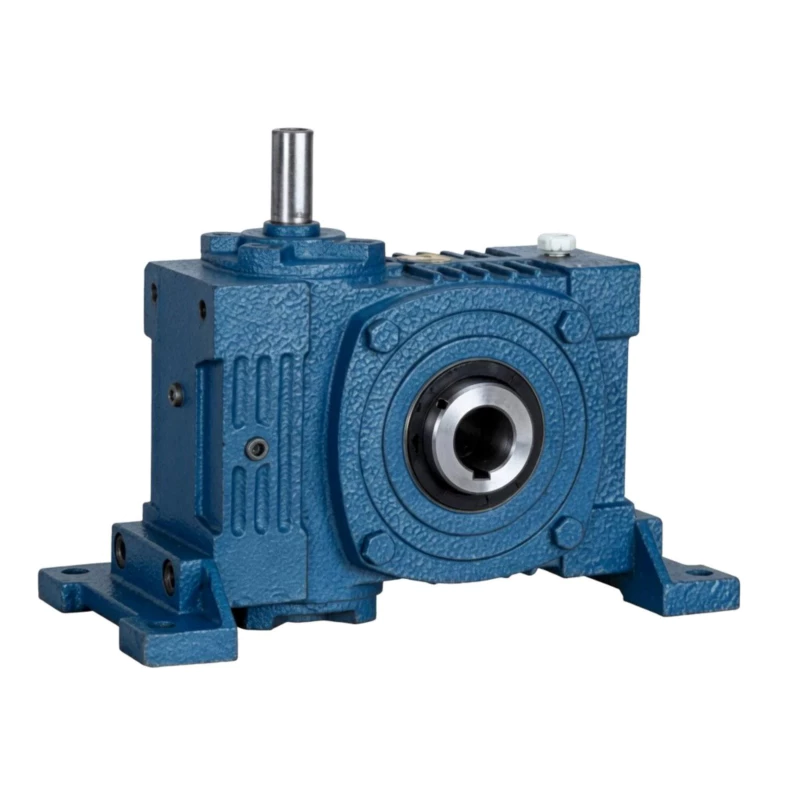

WPWKT universal speed cast iron worm reducer WPW body

WPWKT Universal Speed Worm Reducer Specifications

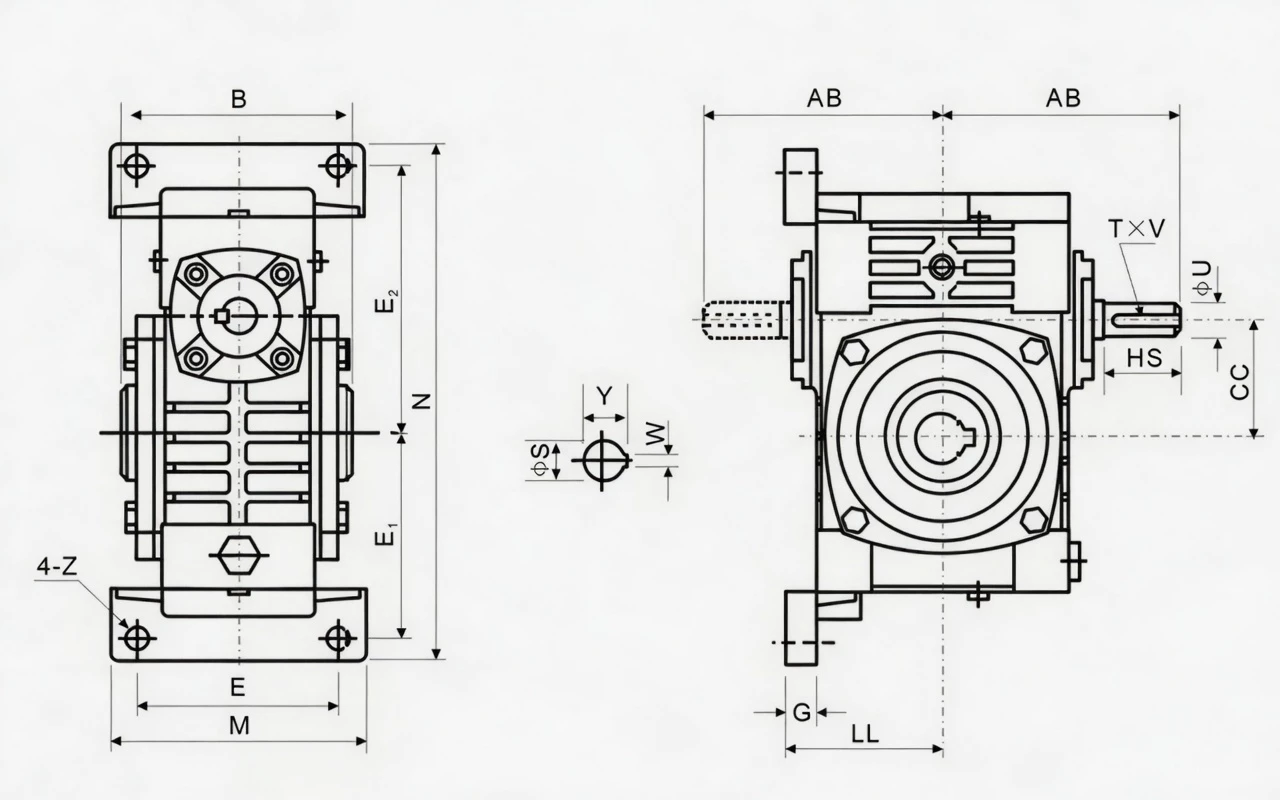

WPWKT WPW universal worm reducer dimension drawing

پارامتر مشخصات
سری سرعت جهانی WPW
مسکن Universal P-housing with K hollow bore coupling-free output
ورودی شفت توپر، دو طرفه
خروجی Hollow bore (K-type), horizontal side (T-type)
نسبت ۱/۵–۱/۶۰
محدوده اندازه ۴۰–۲۵۰ میلی‌متر
نصب پایه‌دار، بدنه جهانی WPW، همه جهت‌ها
جنس بدنه چدن خاکستری FC20+ (GG20)
چرخ کرم قلع-برنز ZCuSn10Pb1
شفت کرم 20CrMnTi، سطح 55-60 HRC
روانکاری N150–N220 (-30°C–40°C)؛ N220–N320 (40°C–65°C)
حداکثر دمای روغن ۹۵ درجه سانتیگراد مداوم
محدوده وزن ۶.۵/۷–۴۳۰/۴۸۱ کیلوگرم
ویژگی کلیدی WPW Universal Body + K Hollow Bore + T-Type Side — Coupling-Free Right Angle

داده‌های اندازه و عملکرد

اندازه (میلی‌متر) نسبت ورودی (کیلووات) گشتاور خروجی (نیوتن متر) الف (میلی‌متر) AA (میلی‌متر) AB (میلی‌متر) بی بی (میلی متر) وزن (کیلوگرم)
40 ۱/۵–۱/۶۰ ۰.۰۶–۰.۷۸ ۲.۲–۲۶.۵ 121/133 53 40 49/62 6.5/7
50 ۱/۵–۱/۶۰ ۰.۱۰–۱.۳۳ ۴.۵–۵۴.۰ 133/148 57 44 55/70 9/10
63 ۱/۵–۱/۶۰ ۰.۱۹–۲.۲۵ ۸.۵–۱۰۴ 155/171 67 51 65/82 14/16
75 ۱/۵–۱/۶۰ ۰.۳۲–۳.۷۵ ۱۴.۵–۱۷۵ 175/191 75 57 73/91 20/23
90 ۱/۵–۱/۶۰ ۰.۶۲–۶.۹۸ ۲۸–۳۱۶ 205/224 89 67 87/107 33/38
110 ۱/۵–۱/۶۰ ۱.۱۸–۱۱.۹ ۵۳–۵۴۰ 238/260 103 78 101/123 54/62
130 ۱/۵–۱/۶۰ ۲.۰۲–۱۹.۷ ۹۱–۸۹۱ 266/290 115 87 112/136 78/89
150 ۱/۵–۱/۶۰ ۳.۰۷–۲۸.۸ ۱۳۹–۱۳۰۴ 302/329 131 100 128/155 113/128
175 ۱/۵–۱/۶۰ ۵.۱۳–۴۵.۹ ۲۳۲–۲۰۷۴ 348/377 151 115 147/177 170/191
200 ۱/۵–۱/۶۰ ۸.۰۲–۶۶.۲ ۳۶۳–۲۹۹۳ 392/424 170 130 165/199 250/265
250 ۱/۵–۱/۶۰ ۱۳.۰–۹۸.۰ ۵۹۰–۴۴۴۰ 452/481 197 150 195/232 380/420

WPWKT Worm Reducer — Core Features

■ WPW Universal Body + K Hollow Bore + T-Type Side — Coupling-Free Right Angle

Universal P-housing with K hollow bore coupling-free output in T-type 90° side direction — right-angle shaft-mount without coupling hardware in any WPW input orientation.

■ K Hollow Bore T-Type — Coupling-Free 90° Shaft Connection

Driven shaft inserts through K-bore at 90° to input axis — no coupling at the right-angle shaft interface.

■ Universal Input Direction — Any Motor Position

All WPW input directions supported with K+T output combination.

■ Shaft-Mount + Right-Angle — Compact Side Drive

Torque arm boss enables shaft-mounting with right-angle output in any WPW orientation.

■ Output Torque to 4,440 Nm — K+T Full Capacity

Torque ratings identical to WPW.

■ One Product — All K+T Right-Angle Drive Positions

Eliminates direction-specific hollow bore right-angle reducer variants.

WPWKT Worm Reducer — Industry Applications

WPWKT WPW universal worm reducer industry applications

⚒ Universal Right-Angle Shaft-Mount Drives

Equipment with right-angle shaft-mount drives in multiple orientations standardises on WPWKT — universal body, K-bore, T-type.

⚊ Compact 90° Shaft-Mount OEM Drives

OEM builders with coupling-free right-angle shaft drives in various positions use WPWKT universal body.

☷ Agricultural Right-Angle Shaft Drives

Agricultural equipment with right-angle shaft-mount drives in multiple positions uses WPWKT.

⚙ Process Equipment Coupling-Free Right-Angle Drives

Process equipment requiring coupling-free right-angle shaft connection standardises on WPWKT.

Ever Power Manufacturing Quality — WPWKT Worm Reducer

تولید کاهنده کرم WPW جهانی Ever Power

■ تولید دارای گواهینامه ISO 9001:2000

هر واحد WPW تحت مدیریت کیفیت ISO 9001:2000 تولید می‌شود. بازرسی مواد اولیه، بررسی‌های حین فرآیند و آزمایش نهایی مستند و قابل ردیابی هستند.

■ نشان CE — دستورالعمل ماشین‌آلات اتحادیه اروپا 2006/42/EC

انطباق کامل با استاندارد CE برای صادرات به بازارهای اتحادیه اروپا، انگلستان، استرالیا و نیوزیلند.

■ آزمایش‌های قبل از حمل و نقل: نویز، نشتی، گشتاور

نویز کمتر از ۶۸ دسی‌بل (A) در بار نامی، تست نشتی فشار ۳۰ دقیقه‌ای، و گشتاور خروجی در محدوده ±۵۱TP3T از مقدار نامی. واحدهای نامنطبق قبل از ارسال دوباره تعمیر شدند.

■ گواهینامه مواد FC20+

ریخته‌گری بدنه که توسط گواهی‌های کارخانه تأیید شده است: حداقل استحکام کششی ۲۲۰ مگاپاسکال، سختی ۱۶۰-۲۰۰ HB.

WPWKT Universal Worm Reducer — Customer Reviews

★★★★★

“WPWKT on our right-angle shaft-mount drives. K-bore at 90° to input, universal body for all positions. Coupling-free right-angle connection.”

Sydney — M.H.
★★★★★

“Used WPWKT on compact OEM right-angle shaft drives. Universal input, K-bore T-type output. One product for all right-angle positions.”

Melbourne — B.A.
★★★★★

“WPWKT on process equipment coupling-free right-angle drives. K+T universal body — clean installation.”

Perth — A.C.
★★★★☆

“Good K+T universal unit. WPWKT-90. Coupling-free right-angle at multiple positions. Full bore table needed.”

Auckland — T.S.

Frequently Asked Questions — WPWKT Universal Speed Worm Reducer

▶ How does WPWKT differ from WPWT?
WPWT has solid output shaft. WPWKT replaces this with K hollow bore output in the T-type side direction — coupling-free right-angle shaft insertion.
▶ What hollow bore diameters does WPWKT provide?
Same approximate diameters as WPWK at each size. Contact Ever Power for specific requirements.
▶ Can WPWKT be shaft-mounted in any WPW orientation?
Yes. Torque arm boss supports shaft-mount in any WPW orientation with K+T right-angle output.
▶ What is the maximum output torque for WPWKT?
Size 250 delivers up to 4,440 Nm.
▶ What input directions does WPWKT support?
All 5 WPW input shaft direction configurations.
