EP-SSRV063 Stainless Steel Worm Reducer — Product Overview
일반적인 주철 웜 기어 감속기는 식품 공장의 세척 환경에서 몇 달 안에 부식됩니다. EP-SSRV063 이 제품은 정밀 주조된 316L 스테인리스 스틸 하우징과 Ra ≤ 1.6 µm의 전해 연마 처리, 그리고 NSF H1 인증을 받은 식품 등급 합성 오일을 기본으로 사용하여 이러한 고장 원인을 제거합니다. 모든 제품은 HACCP 규정을 준수하는 식품 공장에 바로 설치할 수 있도록 설계되어 출고되며, 자재 변경이나 오일 교체가 필요하지 않습니다.
The RV-style compact housing accepts IEC motor flanges directly via PAM adaptor for motor frames 71/80/90 IEC. Eleven speed ratios from 7.5:1 to 100:1 in the same external dimensions simplify inventory management for multi-speed production line designs.
EP-SSRV063 Stainless Steel Worm Reducer — Technical Specifications
| 매개변수 | 사양 |
|---|---|
| 주택 | 정밀 주조 316L 스테인리스강 - 전해 연마 처리 |
| 웜 휠 | ZCuSn12-2 주석-청동 휠 림, 경화 합금강 웜 샤프트 |
| 표면 마감 | Ra ≤ 1.6 µm (표준); Ra ≤ 0.8 µm (전해연마 옵션) |
| 매끄럽게 하기 | 식품 등급 ISO VG 150 합성 소재 (NSF H1 등록, 표준형) |
| 속도 비율 | 7.5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100:1 |
| 설치 | 풋 마운트(B3), 토크 암, 출력 플랜지 옵션 |
| 출력 옵션 | 단일 샤프트(A), 이중 샤프트(B), 토크 암(E), 출력 플랜지(F) |
| 인증 | CE, ISO 9001, FDA 21 CFR 177, EHEDG 호환 |
| 최대 주변 온도 | -20°C ~ +50°C 표준 |
| IP 등급 | IP55 표준 등급, IP65는 요청 시 제공 가능 |
| 사이즈 코드 | 063 |
| 출력축 직경 | Ø25 mm |
| 파워 레인지 | 0.18–0.55 kW |
| 호환 가능한 모터 프레임 | 71/80/90 IEC |

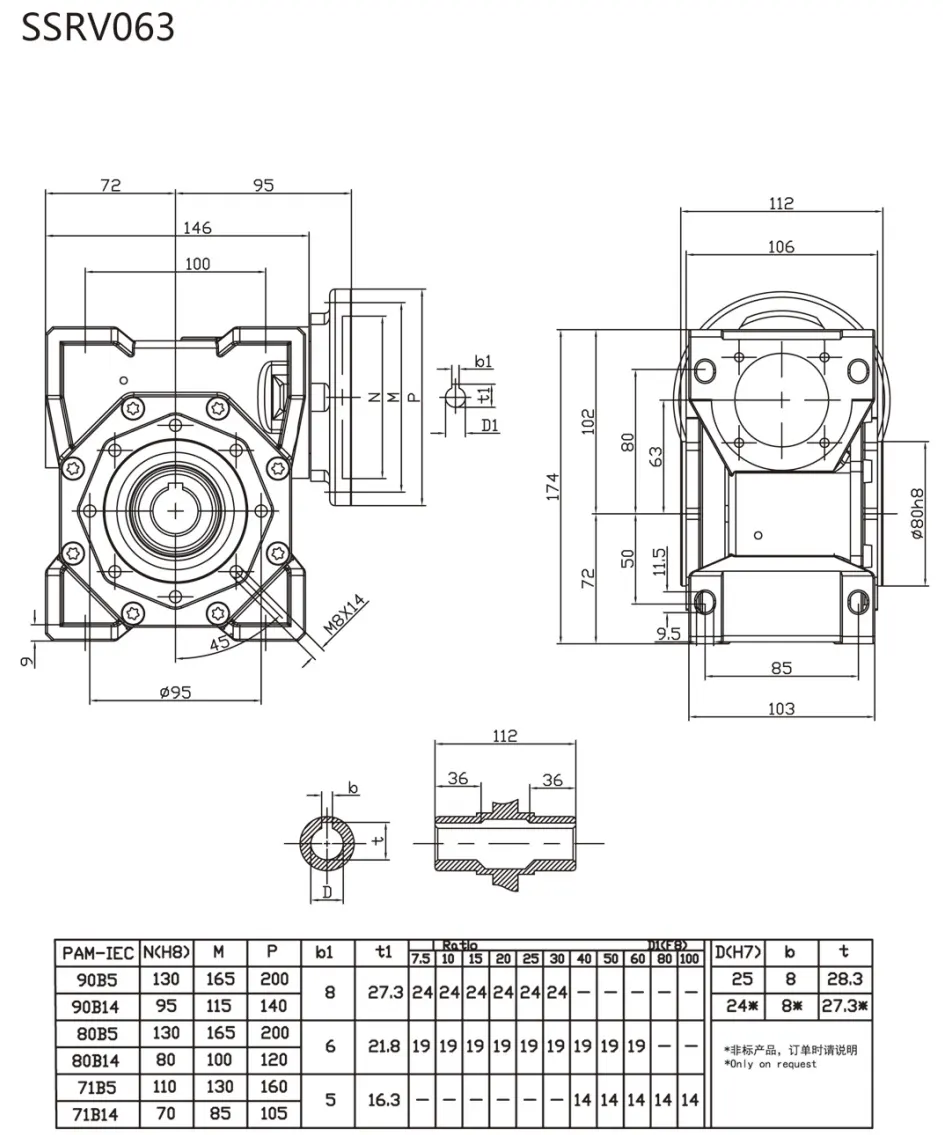

출력축 및 장착 데이터
| 모델 | 출력 Ø | 비율 범위 | 입력 전력 | 센터 지구 | 전체 L | 모터 프레임 |
|---|---|---|---|---|---|---|
| SSRV063 | 25mm | 7.5–100:1 | 0.18–0.55 kW | 50mm | 219mm | 71/80/90 IEC |
EP-SSRV063 Stainless Steel Worm Reducer — Core Features
■ 316L 스테인리스강 하우징 — 산, 알칼리 및 염화물에 대한 내식성
The EP-SSRV063 housing is precision-cast 316L stainless steel — not coated cast iron. Withstands 2–3% NaOH CIP cleaning, 1% phosphoric acid, and 200 ppm chlorinated sanitiser wash cycles without pitting or galvanic corrosion.
■ NSF H1 식품 등급 합성 오일 - 필수 사양 (선택 사항 아님)
모든 제품에는 NSF H1 인증을 받은 ISO VG 150 등급의 완전 합성 윤활유가 포함되어 출고됩니다. 식품 등급 오일로 업그레이드할 필요가 없으며, 오일 교환 없이 최초 설치부터 HACCP 규정을 준수할 수 있습니다.
■ Ø25 mm Output Shaft — 71/80/90 IEC Motor Frames
Precision-ground Ø25 mm output shaft in 316L stainless steel. Compatible with IEC motor frames 71/80/90 IEC via PAM B5/B14 flange adaptors. Output options: A (single shaft), B (double shaft), E (torque arm), F (flange).
■ 11가지 비율 7.5–100:1 — 동일한 외부 봉투
11가지 기어비 모두 동일한 외부 하우징 크기에 맞습니다. 기어비 변경 시 새로운 장착 하드웨어가 필요하지 않으므로, 기계 재설계 없이 생산 라인 속도를 조정할 때 중요한 이점입니다.
■ 전해연마 표면 Ra ≤ 1.6 µm — 위생적이고 세척이 용이함
전해연마 처리된 316L 외부 표면은 미생물 잔류를 최소화하고 세척제 사용량을 줄입니다. 제약 및 초위생적 용도를 위해 Ra ≤ 0.8 µm의 전해연마 처리 옵션을 제공합니다.
■ EHEDG 호환 — EU 위생 장비 표준
제품 접촉 부위에 외부 체결 나사산이 노출되지 않습니다. 매끄러운 외부 형상으로 움푹 들어간 곳이 없습니다. 식품 및 음료 공장의 위생적인 기계식 구동 장비에 대한 EHEDG 지침을 준수합니다.
EP-SSRV063 Stainless Steel Worm Reducer — Industry Applications
⚔ 식품 및 음료 생산 라인
The EP-SSRV063 survives the daily CIP cycles and wet washdown environments of food processing lines where standard cast iron reducers fail within months. 316L housing, NSF H1 oil, and EHEDG-compatible design satisfy food safety audit requirements across meat, dairy, beverage, and bakery applications.
☵ 제약 포장 드라이브
제약 포장 라인 구동 장치는 HACCP 인증을 위해 재료 관련 문서가 필요합니다. SSRV 316L 스테인리스강 하우징과 FDA 21 CFR 177 재료 규정 준수는 맞춤 제작 없이도 감사자가 요구하는 문서 추적성을 제공합니다.
⚒ 화학 공정 장비
염화물, 산, 알칼리가 존재하는 화학 물질 취급 및 수처리 환경에서 316L 스테인리스강 하우징은 주철 및 알루미늄 감속기를 부식시키는 것을 방지하여 수명을 몇 개월에서 몇 년으로 연장합니다.
⚛ 해양 및 해상 장비
316L 스테인리스강의 탁월한 염화물 저항성은 염수 분무와 습도로 인해 철 재질의 부식이 가속화되는 해양 갑판 장비, 해수 담수화 설비 구동 장치 및 해양 처리 기계에 적합한 소재로 만들어 줍니다.
Ever Power Manufacturing Quality — EP-SSRV063 Stainless Steel Worm Reducer
■ 316L / 304 스테인리스강 — 재질 인증서 제공
모든 EP 스테인리스강 웜 감속기는 하우징 합금(지정된 대로 316L 또는 304)에 대한 재료 시험 인증서와 함께 출고됩니다. 인장 강도, 연신율 및 내식성은 EN 10088에 따라 검증되었습니다.
■ CE 마크 + ISO 9001 + FDA 21 CFR 177 준수
EU 기계류 지침에 따른 CE 마크를 획득했습니다. ISO 9001:2000 인증을 받은 생산 시설입니다. 하우징 자재는 식품과의 우발적 접촉에 대한 FDA 21 CFR 177.1550 규정을 준수하며, HACCP 심사원들의 승인을 받았습니다.
■ 출하 전 소음, 누출 및 토크 테스트
모든 제품은 정격 부하 시 소음이 65dB(A) 미만(합성 윤활유 사용으로 주철 제품보다 조용함), 30분 가압 누출 테스트, 출력 토크가 ±5% 이내인 기준을 통과했습니다.
■ EHEDG 호환 설계
매끄러운 외부 표면, 제품 접촉 부위에 외부 고정 장치 없음, CIP/SIP 세척을 위한 밀봉 구조. 유럽 위생 엔지니어링 및 설계 그룹(EHEDG)의 위생 장비 설계 지침을 준수합니다.
EP-SSRV063 Stainless Steel Worm Reducer — Customer Reviews
"당사 충전기 구동 장치에는 EP-SSRV가 장착되어 있습니다. 316L 하우징은 매주 실시하는 부식성 세척 작업을 통과했으며, 18개월 동안 부식이나 누출이 없었습니다. NSF H1 오일을 사용하여 재윤활 프로토콜을 변경할 필요가 없습니다."
"유제품 생산 라인의 알루미늄 감속기를 SSRV로 교체했습니다. 감사에서 첫 시도에 통과했으며, 감사관은 자재 인증서에서 FDA 21 CFR 177 규정 준수를 확인했습니다. 현재 생산은 하루 22시간 문제없이 가동되고 있습니다."
"SSRV는 pH 2의 구연산 환경에서 컨베이어를 구동합니다. 12개월이 지난 후에도 하우징에 부식 흔적이 전혀 나타나지 않았습니다. 이전의 주철 장치는 4개월밖에 지속되지 않았습니다."
"저희 제약 포장 라인에서 우수한 성능을 보여주고 있습니다. 합성 오일은 깨끗하게 작동하고, 316L 표면은 면봉 테스트에 적합할 정도로 매끄럽습니다. 7.5:1보다 낮은 비율의 옵션도 제공해 주시면 감사하겠습니다."
