EP-NRV030 Solid Shaft Aluminium Worm Gearbox – Product Overview
The EP-NRV030 is the entry-level NRV solid-shaft worm gearbox for light-duty conveyor and food processing drives, offering 11 ratios and universal motor coupling. With a solid Ø9j6 input shaft instead of an IEC motor flange, the NRV030 accepts any motor type via standard shaft coupling – servo motors, stepper motors, DC brushless, hydraulic motors, and even combustion engine PTO drives. This universal motor compatibility is the defining advantage of the NRV series over the IEC-flange-only NMRV series. At approx. 1.5 kg with 30 mm centre distance and Ø14g6 output shaft, it delivers up to 21 Nm output torque across ratios 5-80:1. The die-cast aluminium alloy housing provides corrosion resistance and thermal efficiency superior to cast iron while saving 30-50% in weight. Purpose-designed for food-grade belt conveyors, retail turntables, and packaging actuators where the solid input shaft enables coupling to washdown-rated servo motors and variable-speed DC drives.

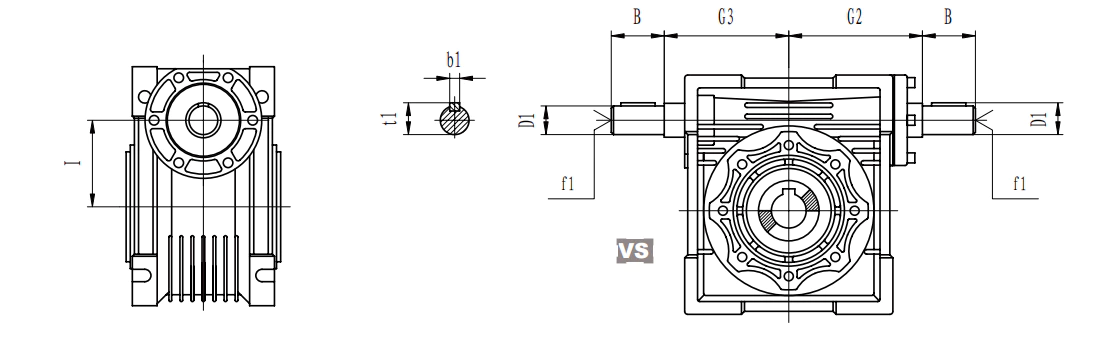

EP-NRV030 Technical Specifications
| Параметр | Значення |
|---|---|
| Модель | EP-NRV030 |
| Центральна відстань | 30 mm |
| Вага (без двигуна) | approx. 1.5 kg |
| Вхідний вал | Ø9j6 (solid) |

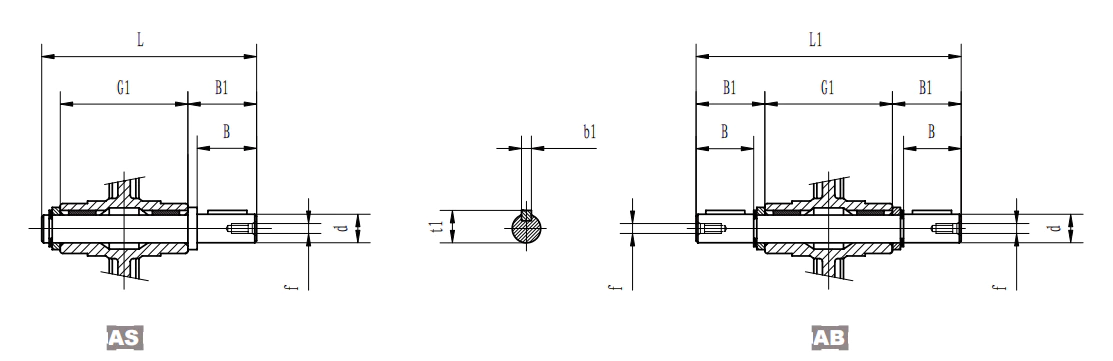

| Вихідний вал | Ø14g6 |
| Довжина вихідного вала B | 30 mm |
| Вихід G1 | 63 mm |
| Загальний вихідний сигнал L | 102 mm |
| Вихідний потік | M6 |
| Вихідний паз b1 | 5 mm |
| Вихідний шпонковий паз t1 | 16 mm |
| Діапазон співвідношення | 5-80:1 |
| Діапазон вхідної потужності | 0.06-0.18 kW |
| Максимальний вихідний крутний момент | 21 Nm |
| Матеріал корпусу | Литий під тиском алюмінієвий сплав, пофарбоване покриття |
| Черв'ячне колесо | Олов'яно-бронзовий сплав |
| Черв'ячний вал | Загартована сталь, прецизійно шліфована |
| Змащення | Синтетична олива, заправка на весь термін служби |
| Клас захисту IP | IP54 |
| Монтажні положення | B3, B6, B7, B8, V5, V6 |
NRV030 Performance Data (n1 = 1400 rpm)
| Співвідношення | n2 (об/хв) | Крутний момент (Нм) | Вхідна потужність (кВт) |
|---|---|---|---|
| 5 | 280 | 18 | 0.6 |
| 10 | 140 | 18 | 0.3 |
| 20 | 70 | 18 | 0.2 |
| 25 | 56 | 21 | 0.2 |
| 30 | 46.7 | 20 | 0.2 |
| 50 | 28 | 17 | 0.1 |
| 80 | 17.5 | 13 | 0.1 |
✓ Основні характеристики та переваги
На відміну від серії NMRV з фланцем IEC, суцільний вхідний вал NRV з'єднується з БУДЬ-ЯКИМ типом двигуна за допомогою стандартних муфт вала – асинхронних двигунів змінного струму, безщіткових двигунів постійного струму, серводвигунів, крокових двигунів, гідравлічних, пневматичних та двигунів внутрішнього згоряння з ВОМ.
The widest ratio range in the small NRV sizes. Solid 9 mm j6 input shaft accepts any motor type via standard coupling – not restricted to IEC flange motors like the NMRV030.
Output shaft matches standard 14 mm bore couplings and sprocket hubs used across light-duty Australian industrial applications. Direct fit without adaptor sleeves.
Литий під тиском алюмінієвий корпус розсіює тепло в 3 рази швидше, ніж чавун, забезпечуючи безперервну роботу за температури навколишнього середовища до 40°C. Заводське покриття стійке до вологості, хімічних речовин та незначного впливу сольового туману.
⚙ Галузеві застосування
Corrosion-resistant aluminium worm gearbox for belt conveyors in food processing. Solid shaft accepts food-grade servo drives for variable-speed washdown applications.
Ultra-quiet foot-mount worm gearbox for motorised display platforms. 80:1 ratio delivers slow smooth rotation below 65 dB(A) noise level suitable for showroom environments.
Вхідний вал із суцільним валом підключається до дизель-гідравлічних двигунів, приводів ВОМ двигуна та двигунів постійного струму з живленням від акумуляторів – не обмежується мережевими двигунами IEC. Незамінний для гірничодобувної промисловості, сільського господарства та будівництва у віддалених місцях.
Пряме з'єднання серво- або крокового двигуна через сильфонні або балкові муфти для застосувань керування положенням. Досягає рівнів кутової точності, з якими не можуть зрівнятися черв'ячні редуктори з фланцем IEC.
⚙ Керівництво з вибору та монтажних положень
Choose the NRV030 when you need universal motor coupling flexibility – servo, stepper, DC, hydraulic, or PTO. If your application uses only standard IEC AC motors, the NMRV030 with direct flange mount may offer a simpler installation. Both NRV and NMRV share identical output shaft specifications, torque ratings, and housing dimensions at each size.
| Позиція | Код | Примітка про олію |
|---|---|---|
| Горизонтальний | Б3 | Стандартне заповнення |
| Перевернутий | В8 | Збільшене заповнення |
| Вертикальний вгору | В5 | Зменшене заповнення |
| Вертикальний вниз | V6 | Максимальне заповнення |
| Настінне кріплення лівий/правий | B6/B7 | За діаграмою |
⚖ Порівняння черв'ячних редукторів NRV з алюмінію та чавуну
Алюмінієвий черв'ячний редуктор NRV забезпечує значну економію ваги, кращу стійкість до корозії та чудове відведення тепла порівняно з традиційними чавунними редукторами, а також додаткову перевагу універсального з'єднання двигуна через суцільний вхідний вал.
| Функція | Алюміній NRV | Чавун |
|---|---|---|
| Вага | Запальничка 30-50% | Важчий |
| Корозія | Відмінно | Бідний |
| Спека | Покращений | Помірний |
| Вартість | Нижня | Вища |
| Вхідний вал | Суцільне – універсальне зчеплення | Часто фіксований фланець |
| Сумісність двигунів | Будь-який двигун через муфту | Зазвичай лише IEC |
❓ Часті запитання
▶ How does the NRV030 compare to the NMRV030?
▶ What cover and torque arm fit the NRV030?
▶ What is the maximum output torque of the NRV030?
▶ What mounting positions does the EP-NRV030 support?
▶ What accessories are available for the EP-NRV030?
★ Відгуки клієнтів
“12 NRV030 on our food sorting conveyors coupled to washdown-rated servo motors. Aluminium handles daily CIP cleaning cycles without any corrosion issues.”
Sarah K. – FreshPack Australia (Australia)
“NRV030 drives our retail display platforms at 80:1. Very quiet operation. Solid shaft to DC gearmotor is a simple and reliable setup for our clients.”
Lukas P. – Vienna Display GmbH (Austria)
“Standard for our small conveyor OEM builds. Solid shaft gives our clients motor choice flexibility. Good quality at a competitive price point.”
Chen Wei – Suzhou Conveyor Co. (China)
⚙ Супутні товари та аксесуари

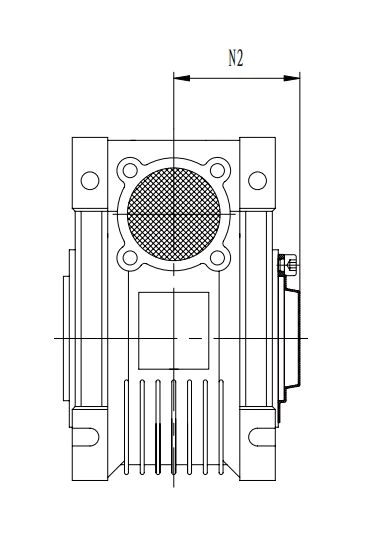

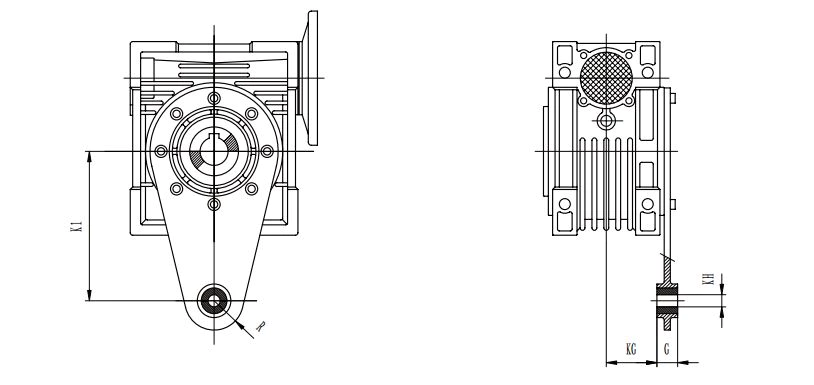

⚙ Сумісні двигуни: Будь-який тип двигуна через суцільне зчеплення вала – серводвигун, кроковий, постійного струму, гідравлічний, відбору потужності. ⚖ Моментні важелі: Підходить за розміром для встановлення на валу. ⚙ Вихідні вали: Варіанти з одинарним та подвійним суцільним вихідним валом. ⚖ Захисні чохли: Захист отвору вхідного вала від пилу. ⚙ NMRV030: IEC motor flange version of the same 30 mm frame size.
