WPWDKS Universal Speed Cast Iron Worm Reducer — Product Overview
The maximum-specification S-type overhead universal reducer — zero coupling hardware at both ends, overhead IEC motor, in-situ maintenance access, universal body.
يستوعب غلاف WPW P جميع تكوينات اتجاه العمود الخمسة القياسية في قالب واحد، مما يلغي الحاجة إلى إصدارات غلاف خاصة بكل اتجاه. تتراوح قدرة الإدخال من 0.06 كيلوواط (الحجم 40) إلى 98 كيلوواط (الحجم 250)، وعزم الدوران الناتج من 2.2 نيوتن متر إلى 4440 نيوتن متر عبر 11 حجمًا قياسيًا.
WPWDKS Universal Speed Worm Reducer Specifications
| المعلمة | مواصفة |
|---|---|
| مسلسل | سرعة عالمية WPW |
| السكن | The maximum-specification S-type overhead universal reducer |
| مدخل | IEC motor flange, S-type (overhead) |
| الناتج | تجويف مجوف (النوع K) |
| نسبة | 1/5–1/60 |
| نطاق المقاسات | 40-250 مم |
| التركيب | قاعدة تثبيت، هيكل عالمي WPW، جميع الاتجاهات |
| مواد بناء التغليف | حديد الزهر الرمادي FC20+ (GG20) |
| عجلة دودة | برونز القصدير ZCuSn10Pb1 |
| عمود دودي | 20CrMnTi، سطح ذو صلابة 55-60 HRC |
| تشحيم | N150–N220 (−30°C–40°C)؛ N220–N320 (40°C–65°C) |
| أقصى درجة حرارة للزيت | 95 درجة مئوية بشكل مستمر |
| نطاق الوزن | 6.5/7–430/481 كجم |
| الميزة الرئيسية | Four Features: Universal + D-Split + S-IEC Overhead + K Hollow Bore |

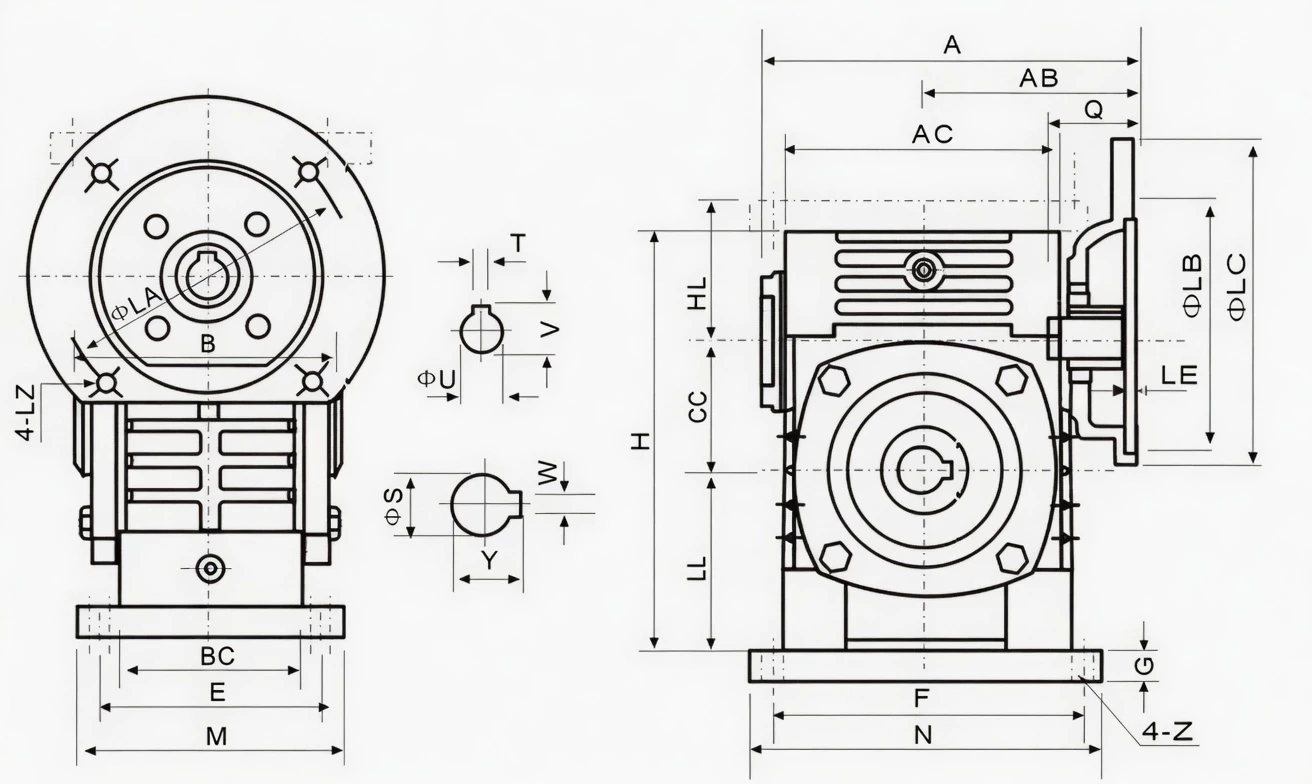

بيانات الحجم والأداء
| الحجم (مم) | نسبة | المدخلات (كيلوواط) | عزم الدوران الناتج (نيوتن متر) | أ (مم) | AA (مم) | AB (مم) | BB (مم) | الوزن (كجم) |
|---|---|---|---|---|---|---|---|---|
| 40 | 1/5–1/60 | 0.06–0.78 | 2.2–26.5 | 121/133 | 53 | 40 | 49/62 | 6.5/7 |
| 50 | 1/5–1/60 | 0.10–1.33 | 4.5–54.0 | 133/148 | 57 | 44 | 55/70 | 9/10 |
| 63 | 1/5–1/60 | 0.19–2.25 | 8.5–104 | 155/171 | 67 | 51 | 65/82 | 14/16 |
| 75 | 1/5–1/60 | 0.32–3.75 | 14.5–175 | 175/191 | 75 | 57 | 73/91 | 20/23 |
| 90 | 1/5–1/60 | 0.62–6.98 | 28–316 | 205/224 | 89 | 67 | 87/107 | 33/38 |
| 110 | 1/5–1/60 | 1.18–11.9 | 53–540 | 238/260 | 103 | 78 | 101/123 | 54/62 |
| 130 | 1/5–1/60 | 2.02–19.7 | 91–891 | 266/290 | 115 | 87 | 112/136 | 78/89 |
| 150 | 1/5–1/60 | 3.07–28.8 | 139–1304 | 302/329 | 131 | 100 | 128/155 | 113/128 |
| 175 | 1/5–1/60 | 5.13–45.9 | 232–2074 | 348/377 | 151 | 115 | 147/177 | 170/191 |
| 200 | 1/5–1/60 | 8.02–66.2 | 363–2993 | 392/424 | 170 | 130 | 165/199 | 250/265 |
| 250 | 1/5–1/60 | 13.0–98.0 | 590–4440 | 452/481 | 197 | 150 | 195/232 | 380/420 |
WPWDKS Worm Reducer — Core Features
■ Four Features: Universal + D-Split + S-IEC Overhead + K Hollow Bore
The maximum-specification S-type overhead universal reducer — zero coupling hardware at both ends, overhead IEC motor, in-situ maintenance access, universal body.
■ S-IEC Overhead Flange — Direct Motor, No Lateral Projection
IEC motor bolts on overhead in four bolts — minimum lateral projection in any WPW orientation.
■ K Hollow Bore — Coupling-Free at Any Orientation
Driven shaft inserts directly — no coupling hardware in any WPW mounting orientation.
■ D-Split Cover — In-Situ Access Overhead Orientation Included
Cover removes for worm wheel inspection with overhead IEC motor and K-bore shaft connected — universal in-situ maintenance.
■ Universal Body — All Orientations One Product
Eliminates all direction-specific overhead IEC hollow bore reducer SKUs.
■ عزم دوران يصل إلى 4440 نيوتن متر — السعة الكاملة
Four features do not reduce torque ratings.
WPWDKS Worm Reducer — Industry Applications
⚒ Maximum Overhead Shaft-Mount Universal Drive
OEM builders use WPWDKS as the definitive overhead shaft-mount universal drive — IEC direct, hollow bore, D-split, all orientations.
⚊ Universal Compact Overhead Motorised Shaft Drives
Process and packaging equipment with compact overhead motorised shaft drives standardise on WPWDKS.
☵ Infrastructure Compact Overhead Drives
Infrastructure slow drives requiring overhead IEC motor and coupling-free shaft output in varied orientations use WPWDKS.
⚛ Universal Overhead Agricultural Motor Drives
Agricultural equipment with overhead IEC motor and shaft-mount output in varied positions standardises on WPWDKS.
Ever Power Manufacturing Quality — WPWDKS Worm Reducer
■ إنتاج معتمد بشهادة ISO 9001:2000
تُصنّع جميع وحدات WPW وفقًا لمعايير إدارة الجودة ISO 9001:2000. ويتم توثيق عمليات فحص المواد الخام، والفحوصات أثناء التصنيع، والاختبارات النهائية، وتتبعها.
■ علامة CE — توجيه الاتحاد الأوروبي بشأن الآلات 2006/42/EC
الامتثال الكامل لمعايير CE للتصدير إلى أسواق الاتحاد الأوروبي والمملكة المتحدة وأستراليا ونيوزيلندا.
■ اختبارات ما قبل الشحن: الضوضاء، التسريب، عزم الدوران
مستوى الضوضاء أقل من 68 ديسيبل (A) عند الحمل المقنن، واختبار تسرب الضغط لمدة 30 دقيقة، وعزم الدوران الناتج ضمن نطاق ±5% من القيمة المقننة. يتم إعادة تصنيع الوحدات غير المطابقة قبل الشحن.
■ شهادة المواد FC20+
تم التحقق من صحة مصبوبات الهياكل من خلال شهادات المصنع: قوة شد لا تقل عن 220 ميجا باسكال، وصلابة 160-200 HB.
WPWDKS Universal Worm Reducer — Customer Reviews
“WPWDKS on our overhead compact drives. IEC S-type overhead, K-bore, D-split — zero coupling, universal body. The most complete overhead shaft drive we’ve used.”
“Used WPWDKS on compact process line overhead shaft drives. All four features working across all our installation orientations.”
“WPWDKS on our compact agricultural overhead motor-shaft drives. Universal body covers all positions. Zero coupling hardware.”
“Good four-feature S-type overhead unit. WPWDKS-90 in multiple positions. Would appreciate S-type IEC oil volume guide.”
