EP-NMRV075 Reductor de tornillo sin fin de aluminio para trabajo pesado y mediano
El EP-NMRV075 La serie de reductores de tornillo sin fin de aluminio NMRV se posiciona en el segmento de servicio medio, ofreciendo un par de salida de hasta 233 Nm con potencias de entrada de hasta 3 kW. Con un peso de 9 kg y una distancia entre centros de 75 mm, sigue siendo significativamente más ligero que sus equivalentes de hierro fundido, que suelen pesar entre 15 y 20 kg, y se utiliza en accionamientos de cabezales de transportadores, mecanismos de agitadores industriales y equipos de procesamiento que el modelo NMRV063, de menor tamaño, no puede cubrir. El eje de salida se actualiza a un diámetro estándar de Ø28 mm, con la opción de Ø35 mm para cargas de eje más pesadas, cumpliendo con los estándares de eje utilizados en accionamientos industriales australianos de servicio medio. Los bastidores de motor IEC de 56 a 112 se conectan directamente mediante brida B5 o B14, admitiendo motores de 0,25 kW a 3 kW sin placas adaptadoras. Compatible con preetapas helicoidales PC071 y PC080 para rangos de relación extendidos con mayor eficiencia que las combinaciones de doble tornillo sin fin equivalentes.

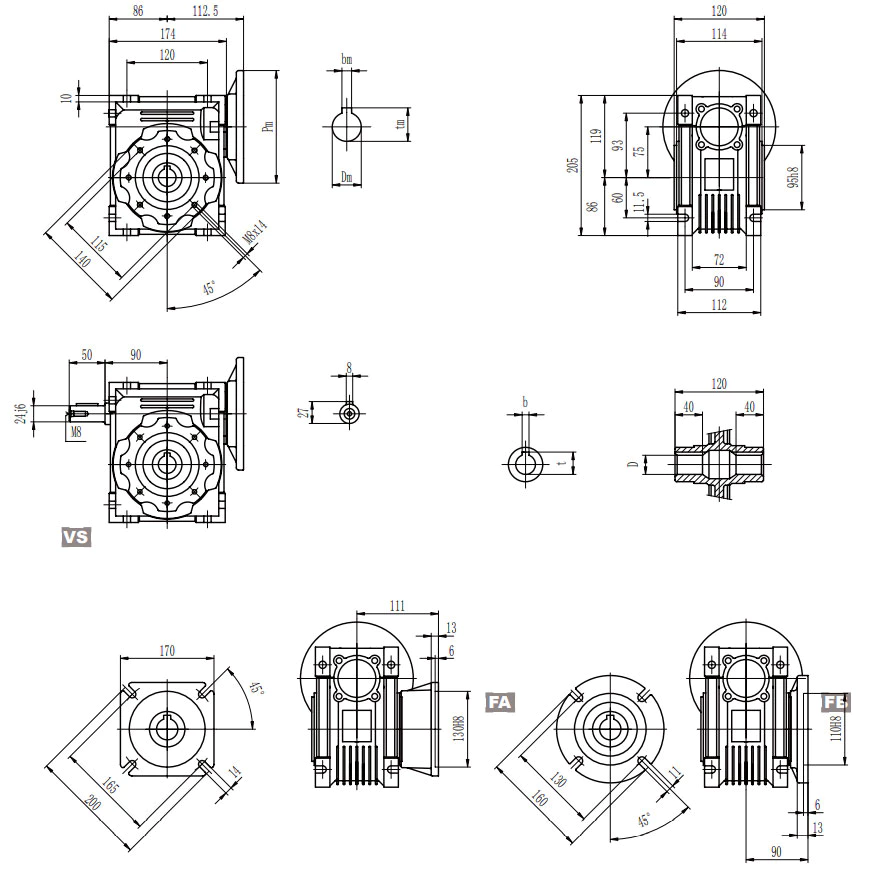

Especificaciones técnicas del EP-NMRV075
| Parámetro | Valor |
|---|---|
| Modelo | EP-NMRV075 |
| Distancia al centro | 75 mm |
| Peso (sin motor) | 9 kg |
| Eje de salida | Ø28 mm h6 (opcionalmente Ø35 mm) |
| Ranura de chaveta de salida | b=8 mm, t=31,3 mm (38,3 para 35 mm) |
| Rango de relación | 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 |
| Potencia de entrada | 0,25 – 3 kW |
| Alojamiento | Aleación de aluminio fundido a presión |
| Bastidores de motor IEC | 56/63/71/80/90/100/112 B5 y B14 |
| Clasificación IP | IP54 |
| Bridas de salida | FA, FB |
| Montaje | B3, B6, B7, B8, V5, V6 |
| Preetapas helicoidales | PC071, PC080 |
Datos de rendimiento a P1 = 0,75 kW (n1 = 1400 rpm)
| Relación | n2 (rpm) | Par motor (Nm) | Factor de servicio | Fr2 (N) |
|---|---|---|---|---|
| 15 | 93.3 | 130 | 1.5 | 3509 |
| 20 | 70 | 168 | 1.3 | 3862 |
| 25 | 56 | 205 | 1.0 | 4160 |
| 30 | 46.7 | 233 | 1.0 | 4421 |
| 40 | 35 | 147 | 1.5 | 4865 |
| 50 | 28 | 177 | 1.2 | 5241 |
Datos de rendimiento a P1 = 0,55 kW (n1 = 1400 rpm)
| Relación | n2 (rpm) | Par motor (Nm) | Factor de servicio | Fr2 (N) |
|---|---|---|---|---|
| 40 | 35 | 108 | 2.0 | 4865 |
| 50 | 28 | 129 | 1.6 | 5241 |
| 60 | 23.3 | 146 | 1.4 | 5569 |
| 80 | 17.5 | 180 | 1.1 | 6130 |
| 100 | 14 | 206 | 0.9 | 6603 |
Combinaciones de preetapa helicoidal
| Combinación | Rango de relación | Par máximo |
|---|---|---|
| PC071+NMRV075 | 73.4 – 293.8:1 | 332 Nm |
| PC080+NMRV075 | 75 – 150:1 | 332 Nm |
| NMRV040/075 | 2400 – 5000:1 | 498 Nm |
✓ Características y beneficios principales
Soporta accionamientos de cintas transportadoras, agitadores industriales y equipos de procesamiento que las carcasas NMRV más pequeñas no pueden. Es el primer tamaño de NMRV que opera con niveles de torque genuinamente industriales.
Admite motores de 0,25 kW a 3 kW directamente mediante brida B5 o B14. La compatibilidad con los bastidores 100 y 112 permite utilizar el NMRV075 en aplicaciones industriales medianas que anteriormente requerían reductores de hierro fundido.
El modelo 45-55% es más ligero que el hierro fundido comparable. Sigue siendo práctico para su instalación en campo por uno o dos trabajadores en minas y obras de construcción sin necesidad de equipos de elevación.
Las preetapas helicoidales PC071 y PC080 amplían la relación de transmisión a 293,8:1, logrando una mayor eficiencia de transmisión que las combinaciones de doble tornillo sin fin con relaciones comparables. Estándar para aplicaciones exigentes de servicio continuo.
⚙ Aplicaciones industriales
Accionamientos de cabeza y cola para cintas transportadoras de mineral, carbón y áridos de servicio medio. 233 Nm soportan la tensión de la cinta cargada a velocidades moderadas. 9 kg permiten la instalación subterránea sin necesidad de grúa puente.
Sistemas de accionamiento para mezcladoras en procesos químicos, tratamiento de agua y producción de alimentos. El eje de salida de Ø28 o Ø35 mm se acopla directamente a los ejes de agitadores estándar.
Accionamientos principales para paletizadores, mesas indexadoras de alta resistencia y accionamientos para transportadores de celdas robóticas con capacidad de par superior a la norma NMRV063. Bridas FA y FB para montaje directo en máquina.
Accionamientos de baja velocidad para bombas dosificadoras, compresores pequeños y mecanismos de sopladores de ventilación que requieren una potencia de entrada de hasta 3 kW.
⚙ Guía de selección y posiciones de montaje
Seleccione el NMRV075 cuando su aplicación requiera un par de salida entre 130 Nm y 233 Nm con una potencia de entrada de hasta 3 kW. Para cargas más pesadas, opte por el NMRV090 de 302 Nm. El NMRV063 de 167 Nm es más económico para aplicaciones más ligeras o cuando se necesitan 5 opciones de brida de salida.
| Posición | Código | Nota de aceite |
|---|---|---|
| Horizontal | B3 | Relleno estándar |
| Invertido | B8 | Mayor llenado |
| Vertical hacia arriba | V5 | Relleno reducido |
| Vertical descendente | V6 | Relleno máximo |
| Montaje en pared L/R | B6/B7 | Según la tabla de montaje |
⚖ Aluminio vs. Hierro fundido: Comparativa para trabajos pesados
En la categoría de 75 mm, la diferencia de peso entre el aluminio y el hierro fundido se vuelve cada vez más significativa para la logística de instalación. El NMRV075, con 9 kg, puede ser manipulado por uno o dos operarios; el equivalente en hierro fundido, de 15 a 20 kg, puede requerir asistencia mecánica para su elevación.
| Característica | NMRV de aluminio | Hierro fundido |
|---|---|---|
| Peso | Encendedor 30-50% | Más pesado |
| Corrosión | Excelente | Pobre |
| Disipación de calor | Superior | Moderado |
| Costo | Más bajo | Más alto |
| Ruido | Bajo | Moderado |
| Motor IEC | Directo B5/B14 | A menudo se necesita un adaptador |
❓ Preguntas frecuentes
▶ ¿Cuál es el par máximo de salida del EP-NMRV075?
▶ ¿Por qué el NMRV075 admite los formatos IEC 100 y 112?
▶ ¿Cuáles son las opciones de preetapa helicoidal PC071 y PC080?
▶ ¿Cuándo debo especificar el eje de salida de Ø35 mm?
▶ ¿Cuál es la capacidad térmica del EP-NMRV075 a 3 kW?
★ Opiniones de los clientes
“El modelo NMRV075 se utiliza en nuestros sistemas de accionamiento de cintas transportadoras subterráneas. Con solo 9 kg de peso, nuestro equipo puede instalarlo sin necesidad de grúa. Llevamos 14 meses trabajando en 3 turnos a 200 Nm de forma continua y sin interrupciones.”
Phil W. – Compañía Minera Goldfields (Australia)
“Hemos actualizado nuestros accionamientos de agitación, que antes eran de hierro fundido. El NMRV075, con una salida de 35 mm, se adapta perfectamente a nuestro eje de mezcla. El 50%, al ser más ligero, ha simplificado significativamente los bastidores de montaje de nuestros recipientes.”
Martín K. – ChemProcess AG (Alemania)
“Pre-etapa PC080 más NMRV075 en los accionamientos principales de nuestro paletizador. Relación 150:1 con mayor eficiencia que nuestra configuración anterior de doble tornillo sin fin. Instalación limpia y compacta.”
David L. – TransPack Ltd (Reino Unido)
⚙ Productos y accesorios relacionados
⚙ Motores IEC: Cuadros 56-112, B5 y B14. ⚖ Bridas de salida: FA, FB. ⚖ Brazos de torsión: K1=200 mm. ⚙ Portadas: N2=74 mm. ⚙ Etapas previas: Unidades helicoidales PC071 y PC080.
