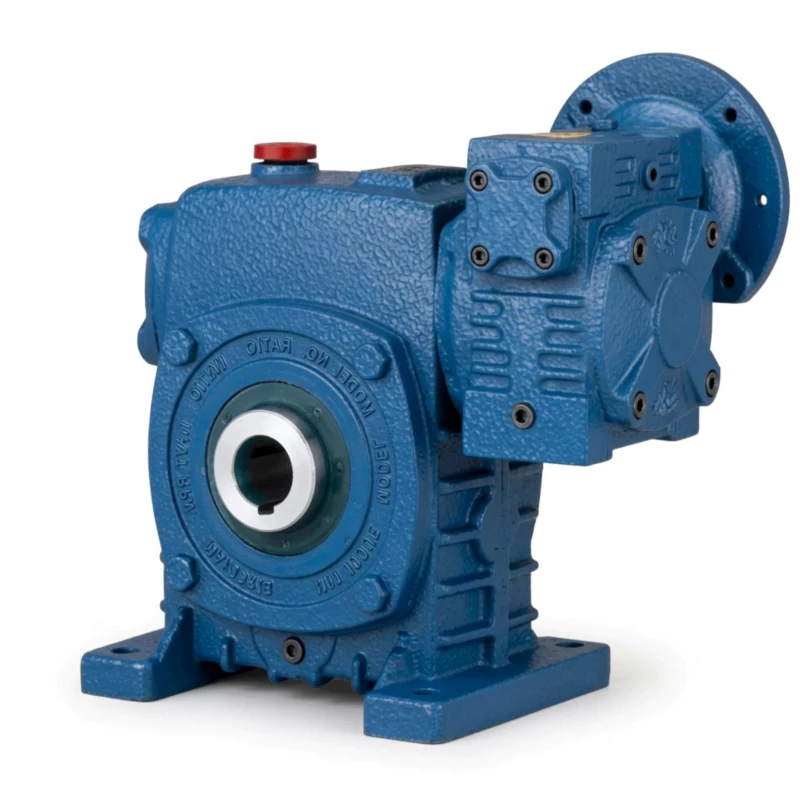

WPEDKS Double Speed Cast Iron Worm Reducer — Product Overview
Одноступінчасті черв'ячні редуктори досягають передавальних чисел до 1/60. Коли застосування вимагає 1/200, 1/500 або 1/900 — сонячні трекери, приводи клапанів, низькошвидкісні конвеєри та приводи позиціонування — другий черв'ячний ступінь є інженерним рішенням. WPEDKS розміщує два узгоджені черв'ячні ступені тандемно в одному чавунному корпусі, забезпечуючи передавальні числа від 1/200 до понад 1/900 в одному компактному блоці на ніжках без проміжного вала, зовнішнього з'єднання між ступенями та додаткової монтажної рами.
D-split maintenance access, S-type overhead IEC motor flange, K hollow bore output, and two worm stages. The most fully … The dual-stage architecture uses matched tin-bronze worm wheels and 20CrMnTi worm shafts at both stages, providing consistent mesh quality and noise performance across the full ultra-high ratio range.
WPEDKS Double Speed Worm Reducer Specifications
| Параметр | Специфікація |
|---|---|
| Серія | Double Speed WPED+K+S |
| Житло | D-type split cast iron, dual-stage |
| Вхід | IEC motor flange, S-type overhead |
| Вихід | Порожнистий отвір — тип K |
| Діапазон співвідношення | 1/200–1/900+ |
| Комбінації розмірів | від 40–70 до 155–250 мм |
| Монтаж | Foot-mount, D-split, S-IEC overhead, K hollow output |
| Матеріал корпусу | Сірий чавун FC20+, двокамерний |
| Черв'ячні колеса | Зібрана пара олово-бронза ZCuSn10Pb1, обидва каскади |
| Черв'ячні вали | 20CrMnTi, загартований на 55–60 HRC, обидва ступені |
| Змащення | N220–N320 (−30°C–40°C); N320–N460 (40°C–65°C), обидві камери |
| Максимальна температура оливи | 95°C безперервно |
| Діапазон ваги | 19–470 kg |
| Ключова особливість | D-split + S-IEC overhead + K hollow bore + double-stage — five-feature maximum integration ultra-high ratio |

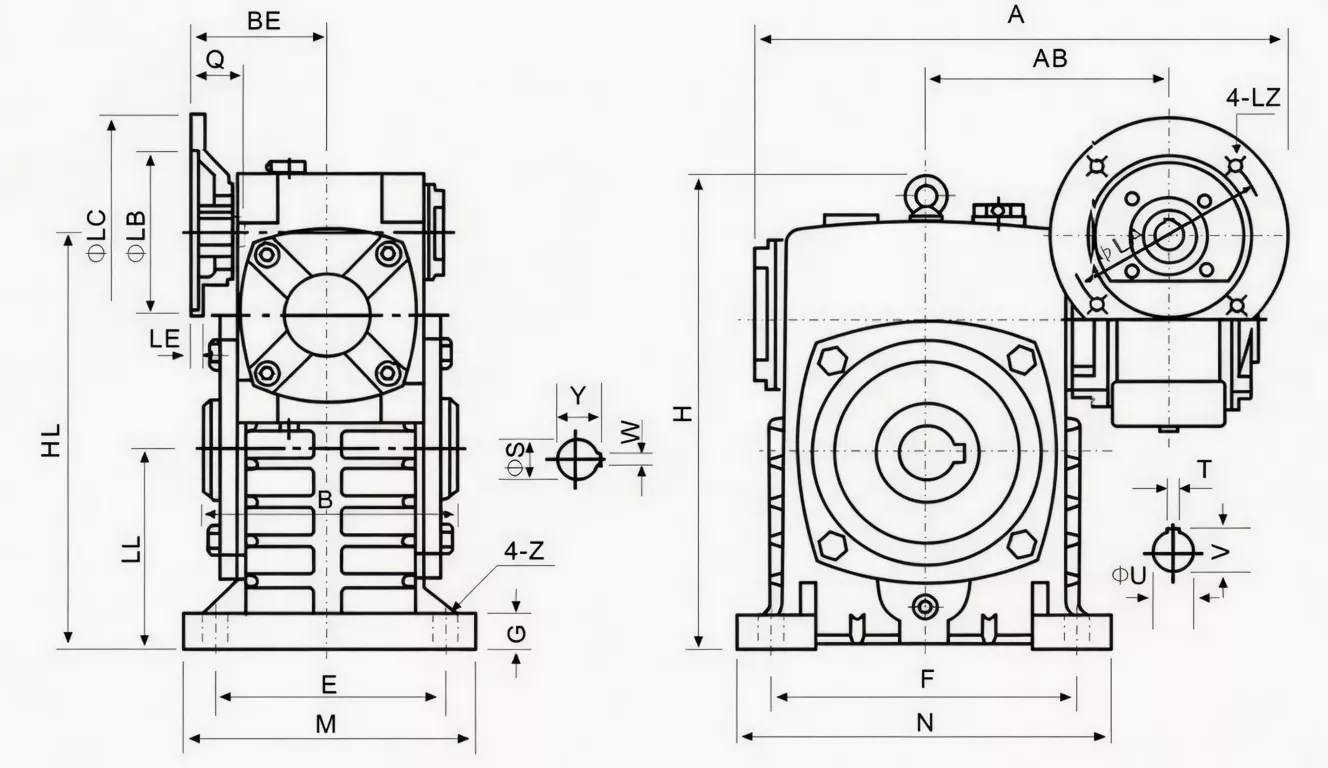

Дані про комбінації розмірів та продуктивність
| Комбінований розмір | Співвідношення | Вхідна потужність (кВт) | Вихідний крутний момент (Нм) | А (мм) | АА (мм) | AB (мм) | ВВ (мм) | Вага (кг) |
|---|---|---|---|---|---|---|---|---|
| 40–70 | 1/200 | 0.12 | 63–177 | 314 | 153 | 131 | 75 | 19 |
| 50–80 | 1/300 | 0.18 | 97–252 | 314 | 144 | 142 | 83 | 27 |
| 60–100 | 1/400 | 0.37 | 195–561 | 387 | 175 | 169 | 91 | 45 |
| 70–120 | 1/500 | 0.75 | 384–1,166 | 425/445 | 193 | 175 | 109/111 | 75 |
| 80–135 | 1/600 | 1.5 | 616–1,811 | 499 | 226 | 210 | 125 | 103 |
| 100–155 | 1/800 | 1.5 | 854–2,100 | 570 | 269 | 252 | 148 | 147 |
| 120–175 | 1/900 | 3.0 | 1,798–4,463 | 631 | 287 | 255 | 181 | 204 |
| 135–200 | 1/900+ | 4.0 | 2,188–5,830 | 630/680 | 318 | — | 202 | 298 |
| 155–250 | 1/900+ | 5.5 | 2,841–9,066 | 815 | 380 | 385 | 247 | 470 |
WPEDKS Double Speed Worm Reducer — Core Features
■ Five Features in One Dual-Stage Housing
D-split maintenance access, S-type overhead IEC motor flange, K hollow bore output, and two worm stages. The most fully specified unit in the entire WP series — eliminating motor adaptor, output coupling, inter-stage coupling, and second mounting frame simultaneously.
■ IEC Motor Overhead — No Adaptor, No Lateral Projection
S-type IEC flange accepts the motor from directly above. No adaptor plate, no lateral motor projection — the minimum possible motorised drive height and width at extreme ratios.
■ K Hollow Bore Output — 9,066 Nm Maximum, No Coupling
K-type hollow bore receives the driven shaft at output torques up to 9,066 Nm (size 155–250). No output coupling hardware at any torque level across the 1/200–1/900+ ratio range.
■ D-Split Housing — In-Situ Access, Motor and Shaft Stay Connected
Both worm stage chambers accessible via split cover removal while the overhead IEC motor and the driven shaft remain connected. The lowest planned maintenance effort in the WPE series for installed ultra-high-ratio drives.
■ Replaces Five Components — Single Unit Solution
WPEDKS replaces: dual-stage reducer + IEC adaptor plate + output coupling + inter-stage coupling + second reducer mounting frame. Zero external coupling hardware at either end, one foot-mount base.
■ Matched Dual-Stage Worm Wheels — 20+ Year Ratio Accuracy
Precision-matched worm wheel pairs at both stages maintain inter-stage ratio accuracy across the extended service intervals of solar, infrastructure, and industrial automation installations.
WPEDKS Worm Reducer — Industry Applications
☀ Maximum-Integration Solar Tracker Drives
WPEDKS provides the lowest component-count solar tracker drive solution: overhead IEC motor, shaft-through-bore connection to the tracker rotation shaft, in-situ D-split inspection access — designed for 20+ year field life with minimum maintenance visits.
⚒ Industrial Valve & Gate Actuator Systems
For valve and gate actuator OEMs specifying direct IEC motor, extreme ratio, shaft-mount output, and validated in-situ inspection capability simultaneously — WPEDKS is the reference unit combining all four requirements.
⚙ Positioning Drive Systems — Extreme Ratio + Direct Connections
Automated turntable, large-format rotary axis, and industrial gantry positioning drives requiring ratios above 1/200 with direct connections at both input and output ends — WPEDKS delivers all requirements in one compact foot-mount unit.
⚊ Overhead Shaft-Mount Conveyor Drives
Overhead motor geometry, hollow bore on the conveyor head shaft, dual-stage extreme ratio from a standard motor, and periodic gear mesh inspection in-situ — WPEDKS is the complete solution for space-constrained overhead slow-speed conveyor applications.
Якість виробництва Ever Power — черв'ячний редуктор WPE з подвійною швидкістю
■ Сертифіковано за стандартом ISO 9001:2000 — двоетапне складання
Кожен двошвидкісний агрегат WPE проходить систему управління якістю ISO 9001:2000 на обох рівнях складання черв'ячних каскадів. Міжступеневе вирівнювання та точність комбінованого передаточного числа перевіряються перед остаточним складанням.
■ Маркування CE — Директива ЄС про машинобудування 2006/42/ЄС
Повна відповідність обладнання для механічної передачі енергії вимогам CE дозволяє експортувати його на ринки ЄС, Великої Британії, Австралії та Нової Зеландії без повторної сертифікації.
■ Передтранспортні випробування: шум, витік, крутний момент
Шум нижче 68 дБ(А) при номінальному навантаженні, 30-хвилинному випробуванні на герметичність під тиском в обох камерах редуктора та вихідному крутному моменті в межах ±51 TP3T від номінального. Невідповідні вузли перероблено перед відвантаженням.
■ Сертифікація матеріалів FC20+ — обидва корпуси
Як первинний, так і вторинний корпуси черв'яків підтверджені сертифікатами стану FC20: мінімальна міцність на розрив 220 МПа, твердість 160–200 HB. Ультразвуковий контроль на дефекти для комбінацій розмірів 135–200 і вище.
WPEDKS Double Speed Worm Reducer — Customer Reviews
“WPEDKS on our solar tracker shaft drives. IEC motor overhead, K-bore on tracker shaft, D-split for annual field inspection — zero external coupling hardware anywhere. The cleanest drive design we have used in 15 years of tracker installations.”
“WPEDKS on industrial valve actuator assemblies. Direct overhead IEC motor, shaft through K-bore, split cover inspection without motor or valve disconnection. Five functions — one unit. Eliminated three BOM lines per installation.”
“Used WPEDKS on our slow-speed conveyor head shaft drives with overhead motor constraint. 1/600 ratio, K-bore on head shaft, motor overhead, D-split for periodic inspection — everything required in one compact unit.”
“Outstanding five-feature integration. WPEDKS-80–135 on our precision turntable drives. All features operational as specified. Would appreciate a formal backlash specification and an available torque arm accessory kit.”
